透射式纹影系统

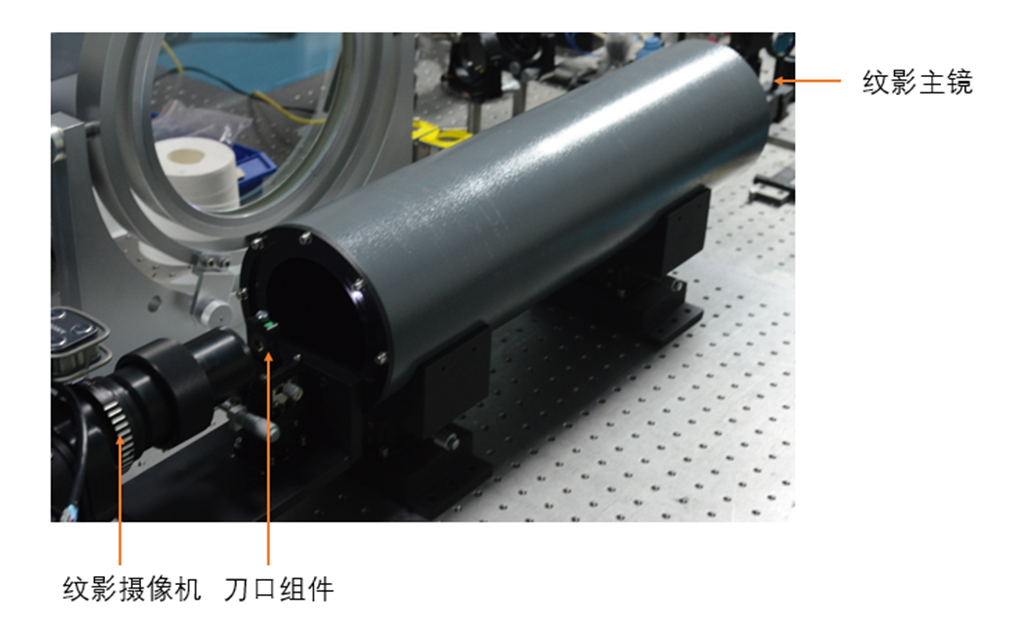

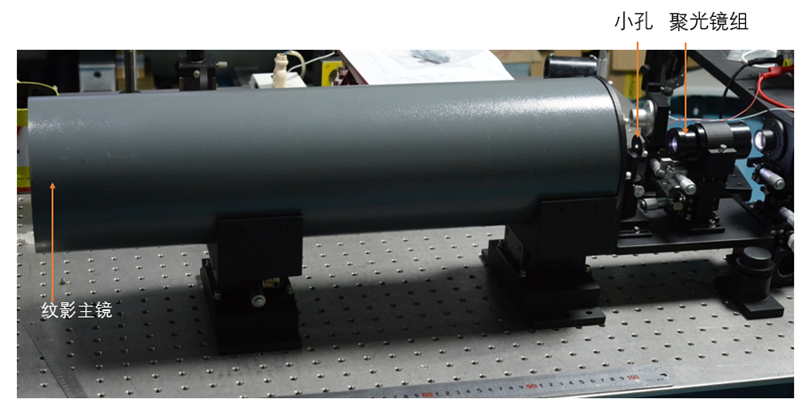

下图为120mm 口径的透射式纹影系统，纹影主镜采用胶合透镜，消除色差和像差，光源采用脉冲氙灯，为高速摄影光源，整个系统用高速相机拍摄纹影图像。
我们可可根据客户要求，定制不同的测试视场，镜头，及光源。
透射式纹影系统由以下部件组成：
LED光源， 聚光组件 ， 光源狭缝， 准直透镜 ，刀口，图像采集装置；

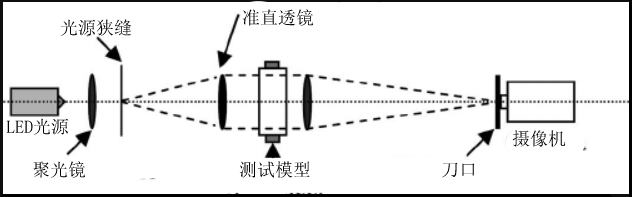

透射式纹影系统结构图
|
型号 |
测试视场口径 |
焦距（F） |
光源聚光系统 |
图像采集 |
图像传输显示 |
|
OCLI-T-100 |
100mm |
1m |
彩色LED光源 (4色，光纤输出) |
4K Sony FS5 |
HDIMI |
|
OCLI-T-150 |
150mm |
1.5m |
彩色LED光源 (4色，光纤输出) |
4K Sony FS5 |
HDIMI |
|
OCLI-T-200 |
200mm |
2m |
彩色LED光源 (4色，光纤输出) |
4K Sony FS5 |
HDIMI |
|
OCLI-T-250 |
250mm |
2.5m |
彩色LED光源 (4色，光纤输出) |
4K Sony FS5 |
HDIMI |
|
OCLI-T-300 |
300mm |
3m |
彩色LED光源 (4色，光纤输出) |
4K Sony FS5 |
HDIMI |
